جهاز قياس عزل التيار المتردد DEIF DEIF SIM-Qبديل جهاز قياس عزل التيار المتردد DEIF DEIF SIM-Q
صفات
- قياس أنظمة عدم التأريض المحايدة.
- مراقبة العزل في نظام شبكة التيار المتردد تحت 750 فولت.
- لإخراج إشارة التنبيه، سيتم إنشاء إشارة إذا انخفضت المقاومة إلى القيمة المحددة.
- نطاق القياس: 0-10MΩ؛
- دقة الإشارة: ⑩.
- دقة الإنذار: 10KΩ±2KΩ；30KΩ±6KΩ；60KΩ±6KΩ；100KΩ±10KΩ；200KΩ±20KΩ；500KΩ±50KΩ；1000KΩ±100KΩ；
- نطاق درجة الحرارة المحيطة: -25 درجة مئوية إلى +55 درجة مئوية.
- حماية السكن: IP44.
- مقاومة الاهتزاز: 2-100 هرتز ≥0.7 جرام.
- اختبار العزل الكهربائي: AC2.6KV، 50 هرتز، 1 دقيقة.
- تصنيف الاتصال: AC250V، 3A، DC28V، 3A.
- استهلاك الطاقة: ≥3VA.
- الطاقة الإضافية: تيار متردد (100 فولت، 220 فولت، 380 فولت، 400 فولت، 440 فولت) ± 20%.

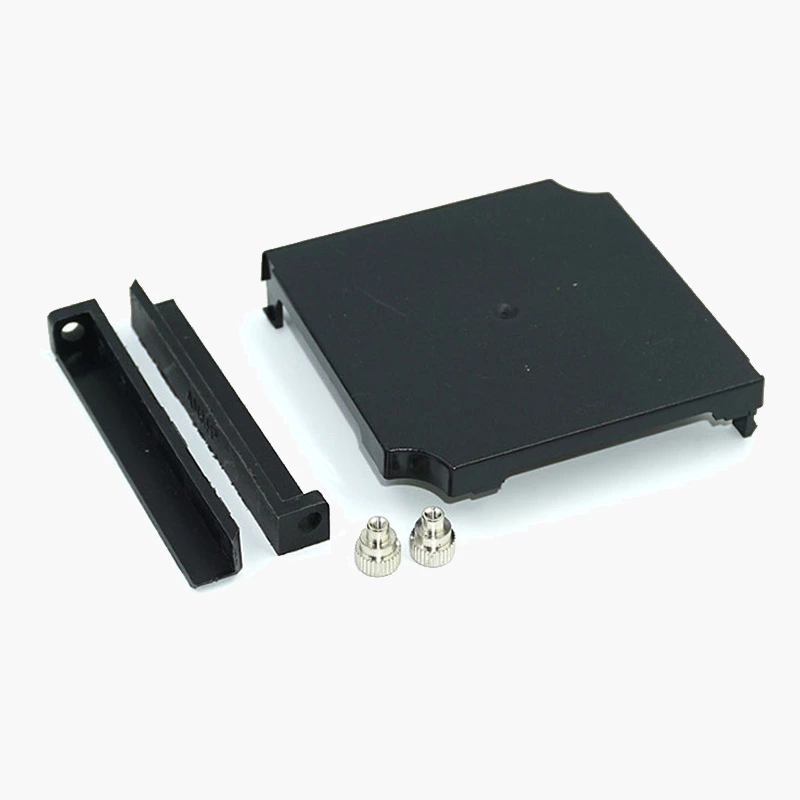

- لوحة مدمجة، تركيب رأسي (⊥).
تعليمات الإستخدام
- بعد توصيل الجهاز بشكل صحيح، قم بتوصيل مصدر الطاقة بالجهد المقنن، وسيضيء ضوء المؤشر الأخضر في هذا الوقت، وسيكون الجهاز في حالة المراقبة، وقيمة المؤشر هي قيمة مقاومة العزل لشبكة الطاقة (باستثناء ملف الفحص الذاتي).
- إذا كان من الضروري الحكم على ما إذا كان الجهاز يعمل بشكل طبيعي، فيمكن إجراء الفحص الذاتي. اضبط المفتاح الموجود في الجزء الخلفي من الجهاز على جهاز الفحص الذاتي، وسيقوم الجهاز بإجراء الفحص الذاتي. عندما يتمكن الجهاز من إجراء فحص ذاتي عادي، يجب أن يشير المؤشر إلى موضع 0.01MΩ، وسيتم تشغيل الضوء الأحمر للإنذار، وتكون محطة إخراج الإنذار قد خرجت. بعد الاختبار الذاتي، يجب إعادة الجهاز إلى جهاز الإنذار العادي.
- عند توصيل الطاقة الشاطئية، نظرًا لأن نظام الطاقة الشاطئية هو نظام تأريض، فإن الجهاز سيعطي إنذارًا كاذبًا، في هذا الوقت، يمكن تعديل المفتاح إلى موضع "الطاقة الشاطئية"؛ سيشير الجهاز إلى موضع 0.01MΩ، لكن جهات الاتصال المفتوحة والمغلقة بشكل طبيعي لن تغير الإجراء، ولا يوجد مخرج إنذار.
ملحوظة
يحظر استخدام هذا الجهاز في نفس الشبكة مع أجهزة قياس مقاومة العزل الأخرى، بما في ذلك الميجر.
